jeudi 28 février 2008

Spécialistes Revit Recherchés, Région de Montréal

Bonjours à tous.

Le Groupe BusCom est à la recherche de candidats disponibles à temps plein, pour combler des postes comme spécialistes d'Application (comme moi). Les priorités sont en Mécanique, Structure et Architecture dans l'ordre. Le candidat sera appellé à enseigner, implanter en entreprise et faire du support sur les logiciels Revit et aussi Autocad MEP (pour le volet MEP). Il est plus important que le candidat aie une expérience de la discipline que d'être un As sur Revit. Un permis de conduire valide est requis.

Contactez-moi si ça vous intéresse.

Si je vous ai croisé ou je que je connais vos capacités et vos talents, vous aurez bien sur plus de chance d'être embauchés.

Le ou les candidats choisis auront de grandes chances de nous accompagner à Dallas, lors de notre formation annuelle sur les nouveaux produits 2009.

Faites vite, nous devons réserver les billets d'avion et nous préparer en conséquence.

À Bientôt!

Éric

P.S.: J'ai déjà parlé de ce besoin à quelques unes de mes connaissances. J'espère que vous vous reconnaissez! Contactez moi le plus rapidement possible. Vous aurez priorité sur les autres candidats. Premier arrivé, premier servis...

mardi 19 février 2008

Revit it par Daniel Hurtubise

Bonjour,

Juste une petite parenthèse pour ceux qui ne connaissent pas encore le Blog sur Revit de Daniel Hurtubise. Allez le voir, j'ai mis le liens à droite, site sur Revit en français.

P.S. Merci Daniel pour tes commentaires.

Bonne journée!

Encoche pour Brique dans mur de béton

Bonjour. Suite à une demande d'une étudiante dans un de mes cours de structure, je met donc à votre disposition un petit video qui démontre comment parvenir à faire une encoche pour brique dans un mur de béton. Le video n'a pas de son, m'ais devrait être assez clair pour que vous compreniez.

Cette facon de faire l'encoche est modifiable pour chaque instance du mur.

Bonne journée!

http://ebernier.ouroboros.googlepages.com/Encoche1.wmv

Petite note: J'ai rapidement fait ce video, vous allez remarquer qu'il y a une ouverture qui vient en conflit avec l'encoche. L'important ici, c'et de comprendre comment faire l'encoche. Ne pas tenir compte de l'ouverture.

vendredi 15 février 2008

Définition des fonctions (Finis 1, 2 etc...)

Plusieurs me demandent de démystifier les fonctions que l'on retrouve dans les composants des murs, planchers, plafond et toiture par exemple. Vous allez voir, c'est très facile.

Chaque composant a une valeur de priorité pour qu'il puisse se joindre graphiquement à un autre élément ayant la même valeur. Dans le dessin ci-dessous. Nous pouvons remarquer que les 2 épaisseurs de gypse intérieurs ne vont pas jusqu'au même élément du plancher. C'est parce que un des gypse est un fini 1 (priorité 4) et l'autre un fini 2 (priorité 5).


Voici les valeurs de priorité qu'on retrouve dans Revit, le chiffre le plus petit étant le plus prioritaire :

1 - Porteur/Ossature (Structural) : Utilisé entre les limites de couches (Core Boundaries)

2 - Doublage (Substrat) : Contreplaqué etc...

3 - Isolant / Vide

4 - Finition 1

5 - Finition 2
La couche Membrane est la seule fonction qui peut avoir une épaisseur de "0"



En espérant que ceci répond à vos questions.

Nouveautés Revit 2009

Enfin, un peu plus d’info sur les nouveautés de Revit sont disponible et en voici quelques-unes qui vous feront saliver… Ces nouveautés sont généralement disponibles pour toutes les versions de la plateforme (Architecture, Structure et MEP). N'oubliez pas de rester synchronisé avec la page web de BusCom pour de plus amples détails...







- Amélioration des Dimensions :
o Possibilité de coter le centre des cercles
o Dimension aux intersections
o Formatage des textes de dimensions
o Possibilité de remplacer des dimensions par du texte.
o Ajouter du texte au-dessus, au-dessous, en préfixe ou en suffixe des dimensions.











- Amélioration des Révisions :
o Possibilité de mettre des lettres pour l’identification des révisions.
o Colonne « émis par » de disponible.
o Libellé du numéro de révision sur la feuille.
o Orientation des révision dans la liste (de bas en haut).
o Possibilité de faire une rotation du tableau des révisions.





- Étiquettes de Pièces :
o « Tag all not tagged ».
o Possibilité de bouger le numéro de pièce quand la pièce est relocalisée
o Possibilité de faire une rotation des étiquettes.
o Possibilité d’aligner l’étiquette par rapport à la vue.

- Amélioration des pièces :
o Amélioration de la représentation graphique
o Meilleure sélection des pièces.
o Possibilité d’ajuster les limites verticales.
o Plans couleurs applicables en coupe et élévation.




- Wish list :

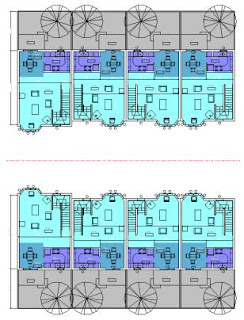

o Possibilité de faire un miroir du projet.
o Nouvelle boîte de dialogue pour les gabarits de vue (View templates).
o Meilleur contrôle de l’application des gabarits de vues.







- Volumétrie :
o Nouvel outil « Swept Blend » qui allie les avantages du sweep (extrusion par tracé) et du blend.




- Rendu :
o Remplacement de Accurender par Mental Ray (technologie provenant de 3DS Max).
o Interface plus intégrée et facile d’utilisation.
o Meilleure librairie de matériau.
o Éclairage plus réaliste
o Moins de boîtes de dialogue
o Plus rapide pour effectuer les calculs de rendu.
o Transfert plus intègre vers 3DS Max.




- Interface utilisateur 3D :
o Introduction du View Cube et du Sterring Wheel.
o Meilleures options pour naviguer dans le projet.











- Exportation :
o Meilleure exportation DWF vers Vista qui n’a pas besoin de plug-ins pour lire le fichier. Possible d’ouvrir le fichier directement avec le viewer XPS.
o Meilleure collaboration vers dwg.


- Performances :
o Meilleure vitesse d’impression surtout lorsque les plans comportent des lignes cachées (comme plusieurs plans et coupes…).
o Nouvelle boîte au démarrage montrant les derniers projets et familles qui ont été accédées.


- Souscription :
o Accès au Worksharing Monitor qui permet un meilleur contrôle des fichiers en partage.
o Accès au Batch printing qui permet un meilleur contrôle pour gérer l’impression.


Aussitôt que je peux vous en dire plus, je le fais...

jeudi 14 février 2008

Plateforme Revit 2009

Bonjour!

Autodesk vient tout juste de dévoiler en communiqué de presse, ces informations concernant les nouvelles versions de Revit. Je m'empresse donc de vous les communiquer également.

La plateforme Revit pour le BIM propose des améliorations pour chacune des solutions spécialement conçues pour les architectes et ingénieurs. Revit permet de garder l’information coordonnée, mise à jour et accessible dans un environnement digital intégré. Ceci offre aux équipes de projets une vision d’ensemble claire de leurs conceptions et rationalise du même coup le processus de prise de décisions. Les nouveautés de la plateforme Revit incluent :

- Revit Architecture 2009 (BIM pour architectes et concepteurs) permet aux utilisateurs de capturer des concepts de design primitifs grâce à des capacités d’analyse et de visualisation améliorées par l’entremise de :
Meilleures capacités d’analyse de design et d’énergie durable par l’entremise d’échanges faciles avec les applications de partenaires.
Fonctionnalité de visualisation améliorée avec le nouvel engin de rendu Mental Ray, qui permet une plus grande rapidité, qualité et convivialité

- Revit Structure 2009 (BIM pour ingénieurs de structure, concepteurs et dessinateurs) propose des capacités de modélisation et de documentation accrues, en plus d’être compatible avec les solutions Robobat nouvellement acquises. La Suite AutoCAD Revit Structure inclut maintenant AutoCAD Structural Detailing, qui permet :
Dessins de détails et dessins d’ateliers en acier et béton armé
Dessins de coffrage de dernier cri
- Revit MEP 2009 (Revit pour ingénierie MEP) fournit aux utilisateurs des fonctionnalités de conception spécifiques et détaillées incluant :
Unités de traitement d’air, groupes compresseurs-condenseurs commerciaux, conditionneurs d’air pour toiture prêts à utiliser, et pompes à chaleur.
Restez branchés pour d'autres info à venir. Allez aussi voir le site http://www.buscom.ca/ pour d'autres primeurs (AutoCAD 2009 entre autres).

lundi 11 février 2008

Nouvel outil pour le Worksharing

Bonjour à tous,
Enfin l'outil qui aurait du exister depuis le début. Un plug-in qui nous permet de savoir qui travaille sur le projet central et aussi des avertissements de style pop-up qui nous averti d'une requête d'un autre utilisateur. Ce petit logiciel est disponible à tous ceux qui sont sous souscription sur le site de Autodesk.

Voici quelques images qui valent milles mots...

















Voici quelques boites pop-up qui vont nous aider dans notre travail.




L'outil vient aussi avec un moniteur d'activité sur la mémoire virtuelle utilisée et la vitesse du réseau. Ce logiciel fonctionne avec toutes les disciplines de Revit (MEP, Structure et Architecture) et il faut en avoir une d'installée avant d'installer le plug-in.

mardi 5 février 2008

Quoi inclure dans un Gabarit de départ?

Bonjour à tous.



Certains de mes clients sont à créer leur gabarit de départ et je me suis dit qu'il serait bon de permettre à tous de savoir ce qui est bon d'inclure dans un tel gabarit. Attention, la liste est longue!



1- Unités du projet (impérial ou métrique).

2- Information du projet (dans settings).

3- Paramètres de projet.

4- Paramètres partagés (et son emplacement sur le serveur)

5- Localisation du projet (pour études solaire) Au moins mettre la ville pour le gabarit Général.

6- Organisation du Navigateur de Projet.

7- Hachures

8- Matériau

9- Styles d'objets (bonne épaisseur de lignes pour tous vos objets, peu importe la vue).

10- Phases

11- Révisions

12- Paramètres de pièces et surfaces

13- Gabarits de vues (Très important).

S'applique seulement aux vues géométriques (pas aux tableaux) et contient tout ce qu'on peu personaliser dans le view properties comme le view range, les niveaux de détails etc...

14- Keynoting

15- Filtres (tel que résistance au feu, débit CFM...)

16- Types de lignes, Épaisseurs de traits et Style de lignes.

17- Notes Générales

18- Scènes de rendu

19- Paramètres de soleil et d'ombres.

20- Étiquettes de Vues (Comme les bulles de coupe...)

21- Paramètres de site

22- Paramètres Structuraux

23- Paramètres Électriques

24- Paramètres Mécaniques

25- Annotations (textes, dimensions etc...)

26- Cotes Temporaires

27- Familles types

28- Paramètres d'exportation et d'importation (dans le menu File)

29- Niveaux de détails (Selon échelles tel que dans menu Settings).

30- Tableaux types (portes, murs, ancrages, diffuseurs...)

31- Étiquettes d'éléments modèles tel que fenêtres etc...

32- Feuilles avec Cartouches etc...

33- Propriétés des vues.

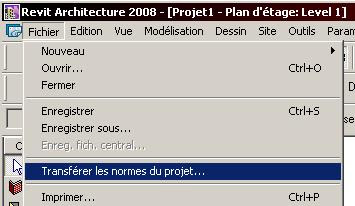

C'est certain que certains points son plus précis que d'autres et pourraient faire parti d'un gabarit pour un certain type de projet. À vous d'en décider. Une chose est certaine, il est essentiel de créer un gabarit. Le temps sauvé de projet en projet est immense. Même si vous oeuvrez seulement dans le domaine résidentiel, les gabarits seront un avantages. Vous pouvez aussi transférer les standards de gabarit d'un fichier à un autre en utilisant la commande prévue à cet effet.
